Несущая конструкция свободно стоящих зон проектируется таким образом, чтобы минимизировать количество колонн, и таким образом облегчить работу персонала и упростить расстановку оборудования на этажах мезонина. Настил подбирается исходя из условий эксплуатации.
Технические характеристики:
- Максимальное количество этажей – 4;
- Максимальная допустимая распределенная нагрузка на пол мезонина – 1000 кг/м2;
- Максимальная высота уровня – 4 м.
Конструкция мезонинной платформы

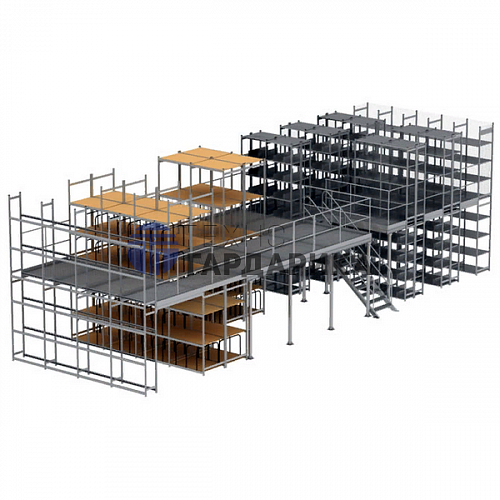

Мезонинная платформа на основе полочной стеллажей в качестве опорных элементов использует стойки стеллажной системы. В случае необходимости в составе этой мезонинной платформы могут быть использованы элементы отдельно стоящих мезонинов.
Опорные элементы
Колонны, стеллажные рамы, и т.д. В качестве опор используется стеллажная рама (в зоне межстеллажных проходов) либо стандартная квадратная труба сечением от 50х50х3 до 150х150х8 мм (в отдельно стоящей и консольной зоне).
Несущая (силовая) металлическая конструкция
Основой силовой металлоконструкции служат различные металлические профили, которые воспринимают нагрузку от настила и передают ее на опоры мезонина или стойки системы.
Лестница
Лестницы проектируются в соответствии с Российскими и Европейскими стандартами. Угол наклона может быть 35, 40, 45, 50 градусов. В зависимости от высоты уровня могут быть однопролетными и с промежуточной площадкой. Возможны различные варианты исполнения ступеней.
Элементы безопасности и ограждения
Элементы безопасности (поручни ограждения, ворота, и т.д.). Поручни ограждения бывают 2-х типов: сварные и быстросборные. Быстросборные ограждения собираются на основе фитинга.
Настилы и покрытия
Решетчатый настил, высокопрочный металлический (прессованный или сварной). Не препятствует свободной вентиляции помещения и проникновению воды при пожаротушении. Покрытие – горячее/холодное цинкование. Стандартный размер ячеек - 33х33 и 44х44. 44х11, 55х11, 66х11 – вариант «узкой ячейки» – применяется в случае необходимости использования комплектовочных и паллетных тележек на мезонинных уровнях. Самый распространенный вариант. Самые высокие износостойкие характеристики. Облегчает согласование конструкции с федеральными органами пожарной безопасности. У данного варианта настила есть только один недостаток – невозможность герметичной изоляции этажей друг от друга.
Перфорированные П-образные панели, вариант, альтернативный решетке. Как правило имеет более высокую стоимость по сравнению с решетчатым настилом. Использование экономически выгодно при больших пролетах между элементами силовой конструкции. Как преимущество можно отметить возможность задавать различные варианты перфорации, либо вовсе обходиться без нее. Покрытие – горячее/холодное оцинкование.
Специализированное силовое ДСП с антискользящим покрытием сверху и светоотражающим белым снизу. Обеспечивает ровную поверхность с высокими эксплуатационными свойствами, износостойкая антискользящая.
Поверхность (по износостойкости значительно уступает перечисленным выше металлическим настилам, но при соблюдении правил эксплуатации – срок службы не менее 10 лет). Удобная и отработанная схема стыковки листов и крепежа.
Стеллажная система
Полочная система состоит из вертикальных рам, полок, балок и конструкционных элементов. При возведение многоуровневых мезонинных конструкций к перечню добавляется каркас и настил, перила ограждения и лестничные марши.
Стойка и вертикальная рама
Стойка представляет собой прямоугольный открытый профиль с крюками для фиксации полок. Безболтовое и безклипсовое крепление, дает возможность оперативно изменять расстояние между полками с шагом 50 мм без дополнительных элементов и специального инструмента.
Стойки при монтаже объединяются в вертикальные рамы.
Материал: сталь, толщина метала 0.8 мм, 1.0 мм
Покрытие: оцинкованное
Макс. высота – 8 м
В состав вертикальной рамы также входят:
- стяжки – соединение рамной конструкции;
- подпятники - установка и крепление вертикальных рам к полу;
- пластиковые заглушки - предотвращение попадание в профиль посторонних предметов (опция);
Полка
Металлическая полка – сложнопрофилированная с усилителями, количество которых подбирается исходя плановых нагрузок, габаритов хранимого товара и устанавливаемых аксессуаров.
Основные параметры полки:
Материал: сталь, толщина метала 0.5 мм, 0,7 мм, 0,8 мм
Покрытие: оцинкованная
Длина: 1000 мм, 1200 мм, 1500 мм.
Ширина: 300 мм, 400 мм, 500 мм, 600 мм, 800 мм, 1000 мм.
Специальные аксессуары (дополнительное оборудование):
К специальным аксессуарам относятся:
- разделители полочные вертикальные сплошные в ассортименте по размерам;
- разделители полочные вертикальные свободностоящие в ассортименте по размерам;
- разделители трубчатые для крупногабаритных деталей;
- разделители консольные для вертикального хранения;
- балки для хранения крупногабаритных элементов;
- боковые панели сетчатые и сплошные;
- задние панели сетчатые и сплошные;
- защитные ограждения.
